温故而知新，各位学（xue）霸（zha）们是否还记得这些细微琐碎的知识碎片？来跟小编一起温习一下吧。

成套设备型号含义：

·低压BSL：B表示低压；S表示双面维护；L表示动力。GGD:G1表示交流低压配电屏；G2表示元件固定，固定接线；D表示电力用柜。

·动力箱XL-10，X-箱式结构；L-动力配电；F-防尘；M-照明；R-嵌入式；W-户外。GG-1A，GG:固定式高压开关柜。

·XGN：X-箱式开关柜；G-固定式；N-户内装置。

有关国家标准含义：

·GB-国家标准；JG-建筑工业标准；DL-电力工业标准；JB-机械工业标准；SDJ-水力工业标准。

·在成套配电系统中，工作与控制的电压有交流（AC）直流（DC）之区分，“J、Z”、AC、DC、（+、-），交流额定电压有380V、220V、10KV、6KV,简称低压、高压。电路图有一次系统图、电器平面布置图、控制保护图（又称原理图）、二次接线安装图，我们作为参与生产、安装成套产品者应该知道、懂得、熟悉系统中大部分图形、文字、符号、代号、作用与功能、含义。

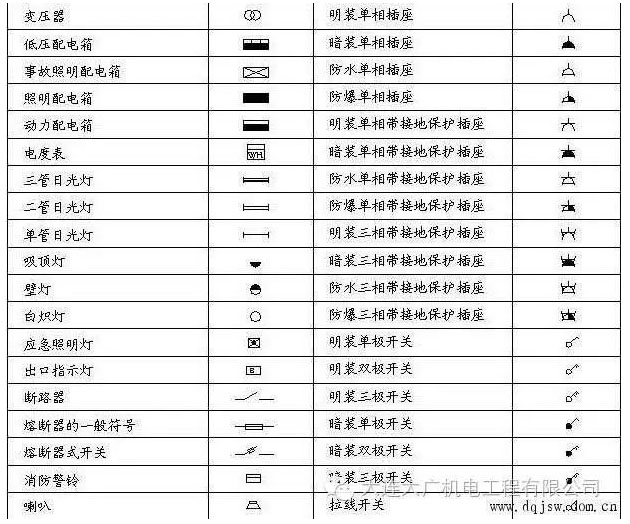

下图是图纸中常见符号的实际意义

在电气施工图中常用的符号含义：

·U:电压，单位“V”

·I:电流，单位“A”

·R:电阻，单位“Ω”

·U:额定电压

·UE:额定工作电压

·UI:额定绝缘电压

·UC:额定辅助电路电压

·IE：额定工作电流

·I:电流瞬时值

·ICW:额定短时耐变电流

·COSφ：功率因素

·AC:交流

·DC:直流

·IP:外壳防护等级

·PE：保护导体

·N:中性导体

·PEN:接地的中性导体

·安全工作电压：50V

·安全工作电流：30MA

身为一名文科生的小编看完这些表示懵懵的，wuli同仁们感觉如何？如果你觉得这些太low，可向小编提供更完整更高逼格的专业知识，小编非常欢迎同仁们的分享哦。
